用于截斷或接通管路中的介質
結構合理，輸出扭矩大
結構緊湊、尺寸小、重量輕
可調節開啟角度、額定流量

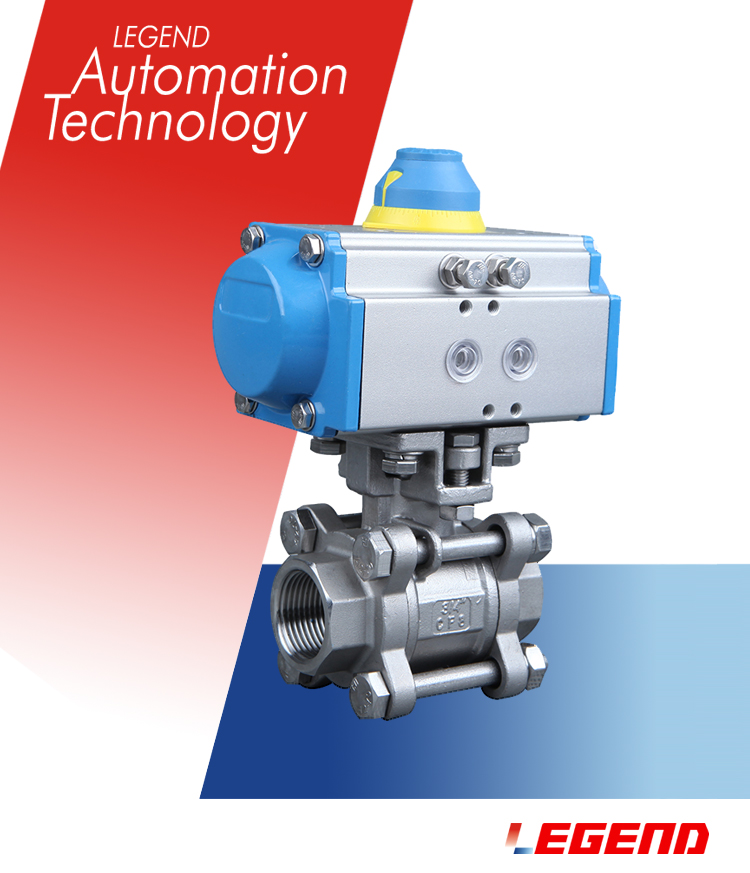

羅贊公司的氣動薄型三片式球閥閥體鑄造采用臺灣引進的先Jin工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。氣動薄型三片式球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。氣動薄型三片式球閥及氣動焊接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質。氣動薄型三片式球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片是精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||
| 死區 | 帶定位器：小于全行程的2% | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||
| 執行器型號 | PI-TORK、BTS系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，An全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
?
